一：概述

　　取樣冷卻器用于鍋爐房或發電廠內汽水化驗取樣冷卻，鍋爐及熱力系統中的水大都溫度較高，而高水溫不便于取樣，也不便于測定，在取樣中應加以冷卻，所以要把取樣點的樣品引進取樣冷卻器進行冷卻，一般要求保證流量在500-700mL/min時，樣品能冷取到30-40度以下，滿足中華人民共和國電力行業DL/T457—91的標準。(請您再正確選購取樣器點擊)

　　取樣的導管均采用不銹鋼管，不能用碳鋼管或黃銅管，以免樣品在取樣過程中被導管中的金屬腐蝕產物污染。

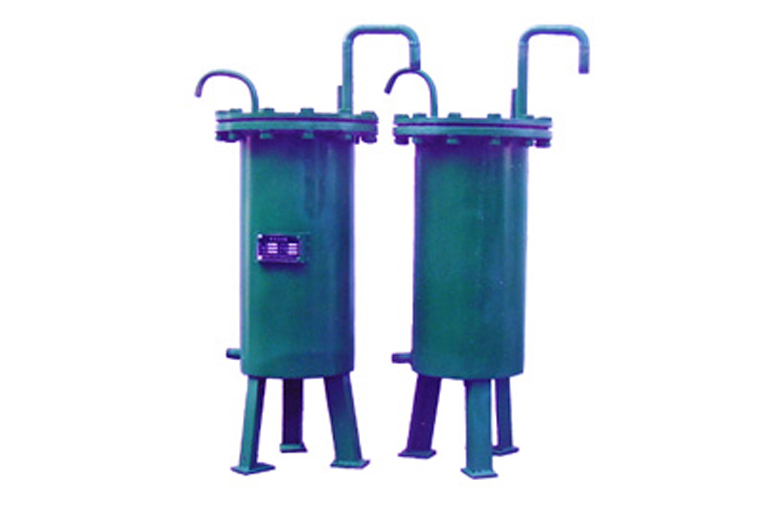

　　我廠取樣冷卻器適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點。

　　二:規格型號

　　三：取樣冷卻器冷卻面積的計算

　　1:如果已知樣品流量、冷卻水溫度及樣品的初始條件，則取樣冷卻器所需冷卻面積可由式(A1)求得：

　　A=f1.0029/3600Δtm？U(A1)

　　式中A——所需冷卻面積，m2；

　　f——樣品流量，L/h；

　　Δtm——平均溫差，℃；

　　U——整體熱交換系數(對雙層螺旋管及浸液式冷卻器均取U=200)。

　　當樣品為過熱蒸汽時，對每100℃過熱度，應在由式(A1)計算出的冷卻面積基礎上增加12.6%。

　　2:平均溫差可由式(A2)求得：

　　Δtm=[(t1-T2)-(t2-T1)]/[L(t1-T2)/(t2-T1)](A2)

　　式中Δtm——平均溫差，℃；

　　t1——冷卻器進口樣品溫度，℃；

　　t2——冷卻器進口樣品溫度，℃；

　　T1——冷卻器進口冷卻水溫度，℃；

　　T2——冷卻器出口冷卻水溫度，℃。

　　3:冷卻器螺旋管可由一組具有所需冷卻面積的連續盤管構成，也可由兩組或兩組以上的多組螺旋管連續排列構成。

　　四：訂貨說明

　　1:注明是汽取樣還是水取樣。

　　2:冷卻管內的工作壓力與樣品進口溫度。

　　3:一般選型為QYL-219/0.5和QYL-273/0.57兩種型號。

　　4:是否需組合式。
